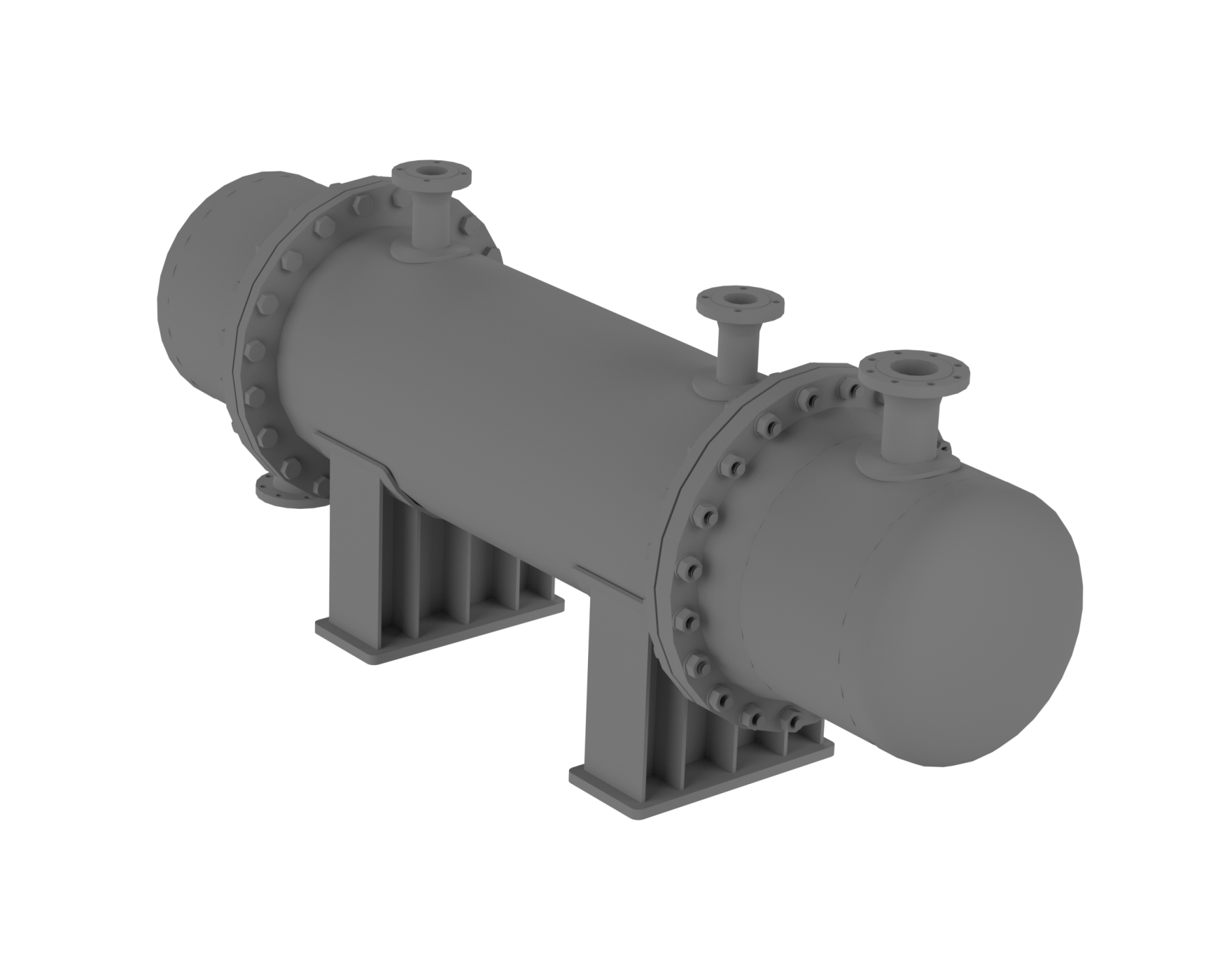

ما هو المبادل الحراري للقذيفة والأنبوب؟

يعتبر المبادل الحراري الصدفي والأنبوب هو أكثر أنواع المبادلات الحرارية شيوعًا. يتكون من غلاف أسطواني وحزمة أنبوب مثبتة بالداخل. في المبادل الحراري للقذيفة والأنبوب ، تنتقل الحرارة بين سائلين. يتدفق أحد السوائل الباردة داخل الأنابيب (جانب الأنبوب) بينما يتدفق السائل الساخن الثاني في الغلاف الموجود على الجزء الخارجي من الأنابيب (جانب الغلاف).

معامل انتقال الحرارة

تشير كفاءة نقل الحرارة لمبادل حراري للقذيفة والأنبوب إلى مدى جودة نقل الحرارة مقابل انخفاض الضغط. يشير إجمالي معامل نقل الحرارة إلى كيفية إجراء الحرارة بشكل جيد من خلال سلسلة من الوسائط المقاومة. يعتمد على الخصائص الحرارية للوسط ، والديناميكا المائية ، وظروف الحدود الحرارية وخصائص تدفقها. يعتمد معدل انتقال الحرارة في المبادل الحراري بشكل عام على المادة التي يتم من خلالها نقل الحرارة. يسمى تأثير المادة على معدل نقل الحرارة بالتوصيل الحراري ، وهو مقياس لقدرة المادة على نقل الحرارة.

يجب أن يتم تصميم المبادلات الحرارية ذات الغلاف والأنبوب بطريقة تزيد من نقل الحرارة إلى أقصى حد مع تقليل انخفاض الضغط وتلبية أهداف التصميم الأخرى مثل تحمل ضغوط السوائل العالية ، والتآكل ، ومقاومة القاذورات ، والإصلاح والتنظيف. يمكن استخدام المبادلات الحرارية ذات الغلاف والأنبوب في تطبيقات مختلفة. على سبيل المثال في صناعة البتروكيماويات ، التي تغطيها معايير TEMA (رابطة مصنعي المبادلات الأنبوبية) ، لصناعة الطاقة وكمكثفات في محطات الطاقة.

أجزاء مبادل حراري للقذيفة والأنبوب

• ورقة غربال
• أنابيب
• أقسام
• حزمة أنبوب مع أنابيب مستقيمة
• مدخل ومخرج من الغلاف
• مدخل ومخرج من الجزء الأنبوبي
• قضبان التسليح

السيطرة على الرائحة في النباتات التي تصنع المنتجات الثانوية الحيوانية

في أنواع مختلفة من محطات معالجة مخلفات اللحوم ، من المهم أن يكون لديك نظام للتعامل مع الروائح الكريهة. يمكن استخدام المبادلات الحرارية ذات الغلاف والأنبوب في مصانع تحويل اللحوم والأسماك لمعالجة الأبخرة والغازات الساخنة الموجودة خلف مجففات الأقراص والمواقد. يتسبب انتقال الحرارة في عملية تكثيف من بخار إلى سائل. يتم فصل الغازات غير القابلة للتكثف وتعريضها لمزيد من التنقية. من السهل ضخ السائل المكثف ، وكمية الغازات غير القابلة للتكثيف أصغر بما لا يقاس من حجم البخار القادم من مجفف القرص أو جهاز الطهي للتخلص منه. يستخدم الماء البارد لتبريد الغازات الساخنة. يمكن تثبيت تنظيف CIP.

استرداد الحرارة المفقودة

يمكن استخدام المبادلات الحرارية ذات القشرة والأنبوب في محطات معالجة مخلفات اللحوم والأسماك كآلات لاستعادة الحرارة الضائعة من عملية التجفيف أو الطهي. البخار المشبع لمعالجة المنتجات الثانوية الحيوانية يكلف المال. من خلال تثبيت مثل هذا النظام الحراري المهدر ، من الممكن تحقيق وفورات من شأنها خفض سعر البخار المستخدم في العملية.
